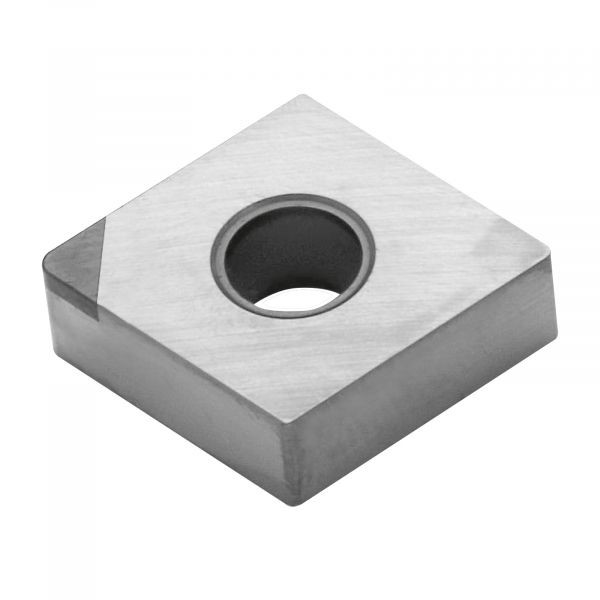

O CBN da máquina do CNC que gerencie duramente a dureza dura super das inserções personalizou

O CBN introduz duramente girando

Manipulação das matérias primas
Porque há umas impurezas tais como WBN, HBN, pyrophyllite, grafite, magnésio, ferro, etc. permanecendo no micropowder do CBN; além, ele e o pó da pasta para conter o oxigênio, o vapor de água, etc. fixados, que são desfavoráveis para aglomerar. Consequentemente, o método da purificação das matérias primas é uma das relações importantes para assegurar o desempenho de policristalino sintético. Durante o desenvolvimento, nós usamos os seguintes métodos para refinar os materiais do pó e da pasta do CBN: primeiramente, trate o pó do CBN com o NaOH aproximadamente 300 C para remover o pyrophyllite e o HBN; ferva então o ácido perchloric para remover a grafite; As placas foram fervidas para remover os metais e lavadas com água destilada até o ponto morto. O Co, o Ni, o Al, etc. usaram-se para a pasta são sujeitados ao tratamento da redução do hidrogênio. Então, o CBN e a pasta são misturados uniformemente de acordo com uma determinada relação e incorporados no molde da grafite, enviado então a uma fornalha do vácuo com uma pressão menos do que 1E2, aquecido em 800-1000°C para 1 hora, e removeram a sujeira na superfície, o oxigênio e o vapor de água fixado, etc., de modo que o a superfície de grões do CBN esteja muito limpa.
Em termos da seleção de materiais da pasta e da quantidade da adição, a quantidade total de pasta adicionou deve ser suficiente mas não excessiva. Os resultados experimentais mostram que a resistência de desgaste e a força flexural de policristalino são estreitamente relacionadas ao trajeto livre médio (a espessura da camada da fase de pasta). A dosagem do agente é 10% a 15% (relação maciça).
Além do que a seleção da pasta, a determinação da relação do tamanho de partícula do CBN e do tamanho de partícula é igualmente crucial. De acordo com as exigências da precisão fazendo à máquina e da qualidade de superfície, o tamanho de partícula do CBN usou-se fabricando ferramentas de corte é dividido aproximadamente em: μm grosseiro do tamanho de partícula 20-30; tamanho de partícula médio 3 ~10 mícrons; tamanho de partícula fina 2 mícrons. Policristalino fez da grão grosseira é difícil de fazer em uma ferramenta com exigências da elevada precisão, mas sua resistência de desgaste e a resistência de impacto são altas, e policristalino feito da grão fina pode cumprir as exigências da terminação e do revestimento super.

síntese do corpo 1.embryo

A folha composta de PCBN é combinada diretamente com a camada do CBN e a carcaça do carboneto cimentado sob a alta temperatura e a alta pressão, e feita na vária soldadura que forma ferramentas ou lâminas de corte com os processos de corte e de solda.
PCBN integral aglomerou o bloco é aglomerado diretamente sem matriz da liga para transformar-se lâmina integral de PCBN. Após apontar, a lâmina policristalina integral cúbica do nitreto de boro é feita. Segundo as indicações de “da folha composta PCBN”. O equipamento da síntese a maioria do equipamento sintético usou-se é no exterior imprensas superiores frente e verso, e a maioria deles são imprensas superiores hexagonais em China.

processo 2.Grinding de ferramenta de PCBN

A placa produzida da ferramenta de PCBN precisa de ser apontada cortando, e a ferramenta apontada obtém a geometria correta e o revestimento de superfície. Dividido geralmente em processos ásperos da moedura, muito bem da moedura e da moedura. 180-240 a roda de moedura resina-ligada do diamante é usada para a moedura áspera, com uma alimentação de 0,01 cursos de mm/double; A roda de moedura Wlo-W14 resina-ligada é usada para a moedura fina, com uma alimentação de 0,005 cursos de mm/double; para moer para a roda de moedura do diamante ou a pasta de moedura de W5~W3, a atenção especial deve ser pagada à influência do molho do de ponta da roda de moedura do diamante na moedura. Embora a ferramenta balance para a frente e para trás na cara inteira da extremidade da roda de moedura durante o processo apontando para fazer o consumo de superfície do uniforme da roda de moedura, de fato, a superfície da roda de moedura é o unevenness ainda inclinado, que deve frequentemente ser aparado.

parâmetros 3.Geometric de ferramentas de PCBN

A vida de uma ferramenta de PCBN é estreitamente relacionada a seus parâmetros geométricos, e dianteiro e traseiro um ângulo apropriado pode melhorar a resistência de impacto da ferramenta. Capacidade da remoção da microplaqueta e capacidade da dissipação de calor. O tamanho do ângulo de ancinho afeta diretamente a força do de ponta e o estado do esforço interno da inserção. A fim evitar o esforço elástico excessivo causado pelo impacto mecânico da ponta da ferramenta, um ângulo de ancinho negativo (- 5.~-10.) é usado geralmente. Ao mesmo tempo, a fim reduzir o desgaste do ângulo de relevo, os ângulos de relevo principais e auxiliares são 6., os cantos são arredondados com um raio do nariz de 0.4-1.2 milímetros, e as bordas são moídas lisas.

4.Inspection de ferramentas de PCBN

Além do que o teste de propriedades físicas tais como o índice da dureza, a resistência de dobra, a resistência à tração, etc., é igualmente necessário usar um microscópio de elétron de alta potência para verificar a superfície e a borda que processam a precisão de ferramentas de PCBN. Então é inspeção dimensional, inspeção da precisão, valor de M, tolerância geométrica, aspereza, e então empacotamento e armazenamento.
