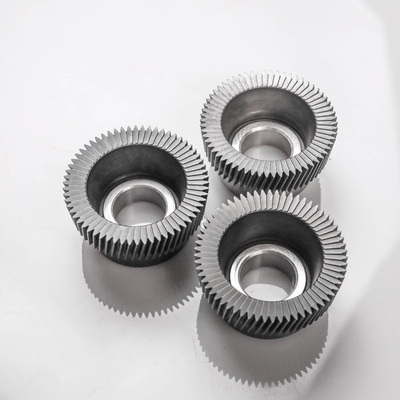

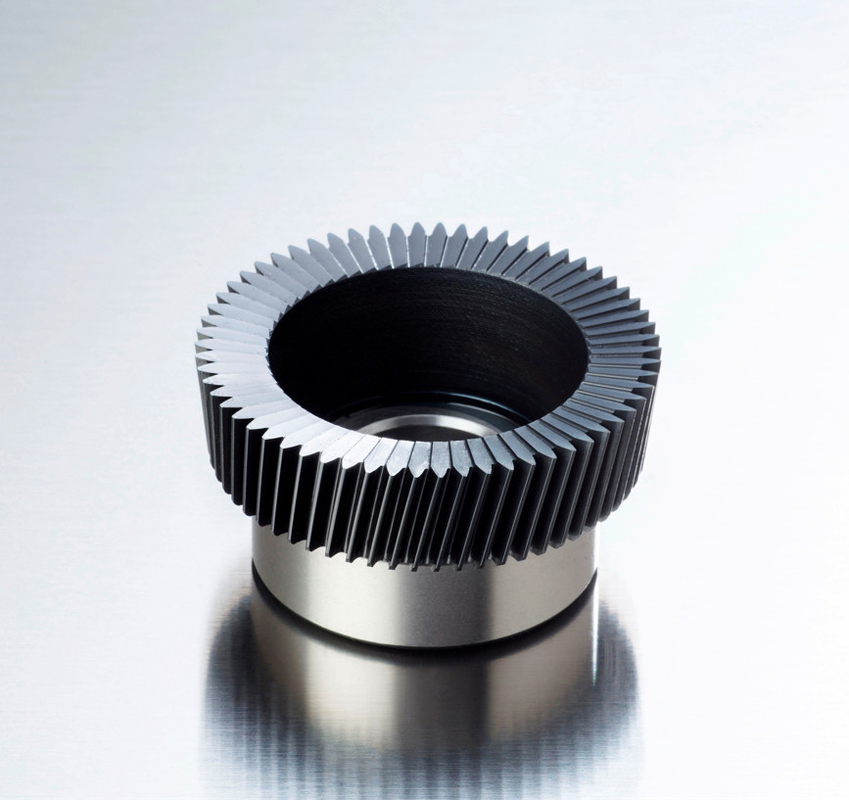

Classe de prata de entalho Indexable pequena A das ferramentas de carboneto do cortador

Cortador de entalho Indexable pequeno feito em China

Características do processo
Vista geral
Comparado com a engrenagem que hobbing, dar forma da engrenagem tem suas próprias características em termos da qualidade de processamento, da produtividade e da escala da aplicação.
produtividade
Ao cortar as engrenagens com grande módulo, a engrenagem que dá forma à velocidade é restringida pela inércia do movimento reciprocando da engrenagem que dá forma ao eixo do cortador e da rigidez da máquina-instrumento; o processo de corte tem uma perda do tempo de curso inativo, assim que a produtividade não é tão alta como hobbing da engrenagem. Dar forma da engrenagem é mais produtivo do que a engrenagem que hobbing somente ao fazer à máquina as engrenagens com módulos pequenos, os dentes múltiplos e larguras estreitas do dente.
Espaço de aplicação
(1) para processar as engrenagens com ombros e as engrenagens dobro ou múltiplas com sulcos vazios estreitos da ferramenta, único dar forma da engrenagem pode ser usado. Isto é porque: As facas do Shaper exigem o espaço muito pequeno “cortar”, visto que os cortadores do hob interferem com os grandes diâmetros.

(2) para processar as engrenagens de desenhos em espinha sem sulcos vazios da ferramenta, somente os shapers do dente podem ser usados;

(3) para processar as engrenagens internas, somente os shapers do dente podem ser usados.

(4) para processar a engrenagem de sem-fim, único hobbing pode ser usado.

(5) para fazer à máquina as engrenagens cilíndricas helicoidais, ambos estão disponíveis. Mas hobbing é mais conveniente. Ao introduzir as engrenagens helicoidais, o eixo da ferramenta do shaper da engrenagem deve ser fornecido com um trilho de guia helicoidal para fornecer o movimento helicoidal do shaper da engrenagem, e um shaper helicoidal especial da engrenagem precisa de ser usado, assim que é muito incômodo.
