Classe do ODM um cortador de entalho Indexable HSS com dente reto

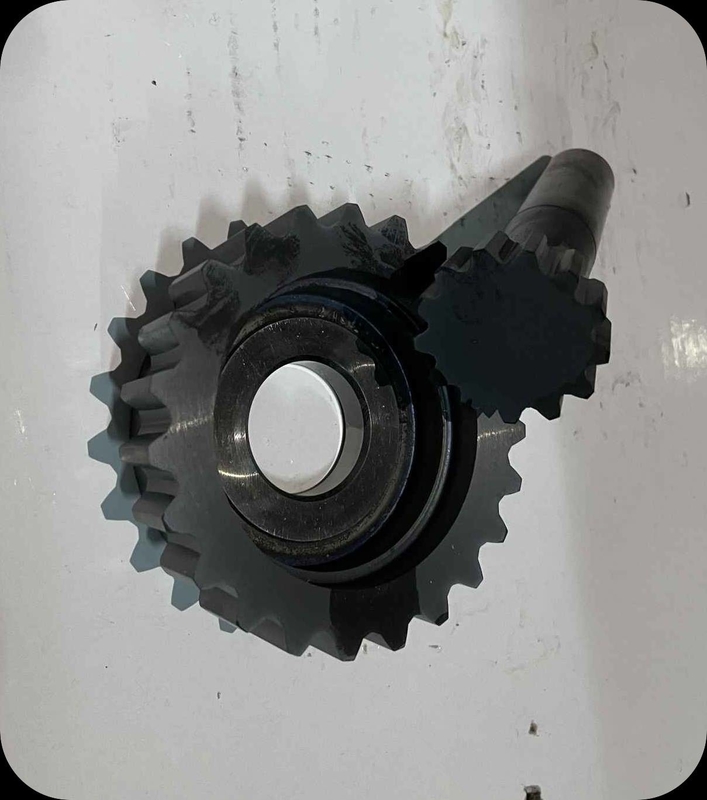

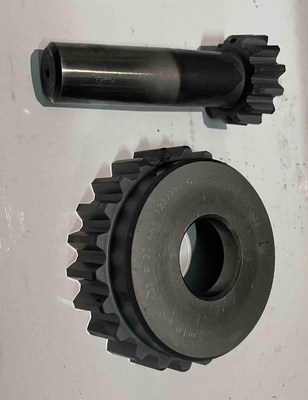

Cortador de entalho Indexable com dente reto

Nome do produto: Shaper da engrenagem da pata do atarraxamento
Espaço de aplicação: Usado principalmente para processar o dente reto de engrenagem interno e as engrenagens helicoidais. É usada processando as engrenagens de dente reto de engrenagem internas com um ângulo da pressão de 20° e furos involute da flor com um ângulo da pressão de 30°. É projetada e fabricada de acordo com os padrões JB78, GB6081-85 e os não-padrões. A eficiência elevada, precisão do produto pode alcançar a categoria 6, veste a resistência. Apropriado para fazer à máquina interno pequeno e profundo do dente.
Classe da precisão: classe A
Processando o material: aço de alta velocidade
Um shaper da engrenagem é uma máquina-instrumento engrenagem-dada forma ou cremalheira-dada forma da engrenagem. Os cortadores do shaper da engrenagem são usados para processar o dente reto de engrenagem interno e externo e as engrenagens cilíndricas helicoidais de acordo com o método da geração (veja a engrenagem fazer à máquina). A característica do shaper da engrenagem é que pode processar as engrenagens com ombros, as engrenagens de vários estágios e as engrenagens de desenhos em espinha sem sulcos vazios. O shaper especial-dado forma da engrenagem pode igualmente processar workpieces com vários perfis, tais como cames e estrias internas.
As facas do shaper da engrenagem são divididas em quatro tipos: disco, bacia, cilindro e pata afilada de acordo com suas formas. O shaper do disco é usado principalmente processando os dentes retos de engrenagem internos e externos, os dentes do shaper da engrenagem e as engrenagens helicoidais de desenhos em espinha. O shaper em forma de bacia da engrenagem processa principalmente as engrenagens de dente reto com ombros e engrenagem interna e externo múltipla. A diferença entre ela e o shaper disco-dado forma da engrenagem é que a porca usada apertando pode ser acomodada no corpo do shaper da engrenagem. Consequentemente, processar não é impedido. O shaper cilíndrico da engrenagem é usado para processar as engrenagens internas e as engrenagens externos pequenas, e parafusado no eixo principal do shaper da engrenagem pela linha do furo interno. O shaper da pata do atarraxamento é usado principalmente fazendo à máquina o dente reto de engrenagem interno e as engrenagens helicoidais.
