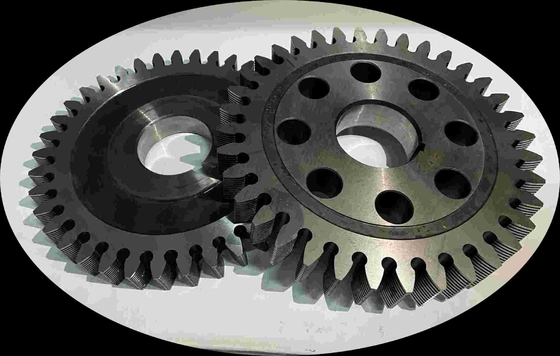

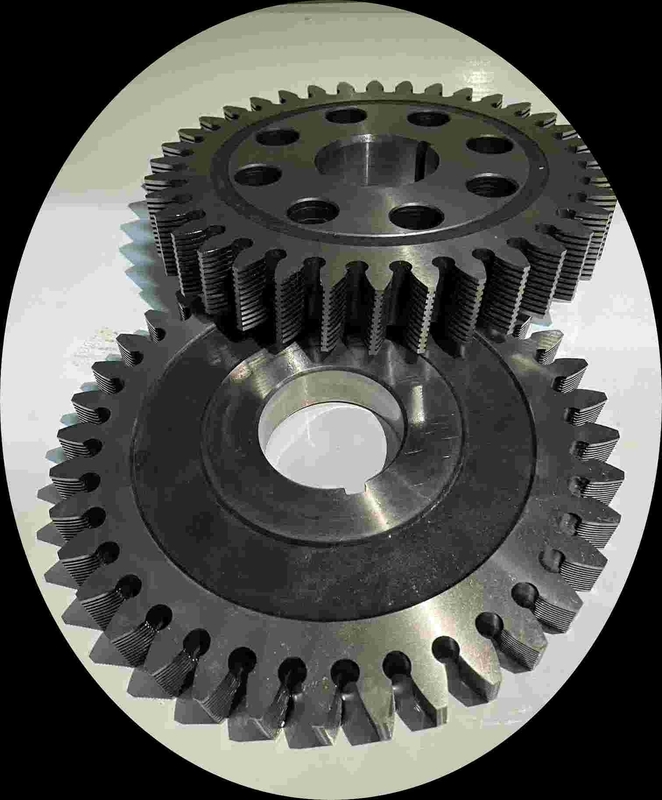

Engrenagem convencional que barbeia ferramentas de Diamond Cubic Boron Nitride Cutting do cortador

Engrenagem convencional que barbeia o cortador

Há muitos sulcos estreitos que formam de ponta na superfície do dente, e a engrenagem engrenagem-dada forma que processa a ferramenta é usada para processar o workpiece de acordo com o princípio de engrenagem helicoidal da engrenagem. Durante o processamento, o cortador eliminou suiça-como microplaquetas finas da superfície do dente da engrenagem, assim que é chamado um cortador de rapagem. O cortador de rapagem é usado para terminar os dentes de engrenagem após hobbing e dar forma (para ver a engrenagem fazer à máquina). O disco de uso geral que barbeia o cortador é como uma engrenagem cilíndrica helicoidal endurecida. Há dois formulários dos sulcos na superfície do dente: um é um sulco direto circular ou helicoidal na engrenagem de anel inteira, e os sulcos têm dois sulcos. O seção transversal pode ser retangular ou trapezoidalmente. Este tipo de barbear o cortador é sem corte e somente a parte dianteira (entalhe) é apontada, e a forma do dente e o diâmetro exterior não muda. Desde que o sulco direto não pode ser feito demasiado profundamente, é somente apropriado para os módulos. Lâminas menos de 1,75 milímetros; o outro é que os sulcos em ambos os lados estão obstruídos, e são introduzidos separadamente com inserções pente-dadas forma. furos pequenos. Este tipo da lâmina precisa de ser forma reground do dente e superfície cilíndrica superior do dente após o uso sem corte.
